Penghantar Listrik

Penghantar Listrik

Penghantar atau kabel yang sering digunakan untuk instalasi listrik penerangan umumnya terbuat dari tembaga. Penghantar tembaga setengah keras (BCC ½ H = Bare Copper Conductor Half Hard) memiliki nilai tahanan jenis 0,0185 ohm mm²/m degangan tegangan tarik putus kurang dari 41 kg/mm². sedangkan penghantar tambaga keras (BCCH = Bare Copper Conductor Hard), kekuatan tegangan tariknya 41 kg/mm². Pemaaian tembaga sebagai penghantar adalah dengan pertimbangan bahwa tembaga merupakan suatu bahan yang mempunyai daya hantar yang baik setelah perak.

Penghantar yang dibuat oleh pabrik yang dibuat oleh pabrik terdapat beraneka ragamnya. Berdasarkan konstruksinya, penghantar diklasifikasikan sebagai berikut:

a)    Penghantar pejal (solid); yaitu penghantar yang berbentuk kawat pejal yang berukuran sampai 10 mm². Tidak dibuat lebih besar lagi dengan maksud untuk memudahkan penggulungan maupun pemasangannya.

Jenis Penghantar Listrik

Jenis Penghantar Listrik Pejal

b)    Penghantar berlilit (stranded); penghantarnya terdiri dari beberapa urat kawat yang berlilit dengan ukuran 1 mm² – 500 mm².

Jenis Penghantar Listrik Berlilit Stranded

Jenis Penghantar Listrik Berlilit / Stranded

c)    Penghantar serabut (fleksibel); banyak digunakan untuk tempat-tempat yang sulit dan sempit, alat-alat portabel, alat-alat ukur listrik dan pada kendaraan bermotor. Ukuran kabel ini antara 0,5 mm²  – 400 mm².

Jenis Penghantar Listrik Serabut / Fleksibel

Jenis Penghantar Listrik Serabut / Fleksibel

d)    Penghantar persegi (busbar); penampang penghantar ini berbentuk persegi empat yang biasanya digunakan pada PHB (Papan Hubung Bagi) sebagai rel-rel pembagi atau rel penghubung. Penghantar ini tidak berisolasi.

Jenis Penghantar Listrik Persegi

Jenis Penghantar Listrik Persegi

Penghantar Listrik

Adapun bila ditinjau dari jumlah penghantar dalam satu kabel, penghantar dapat diklasifikasikan menjadi:

a)    Penghantar simplex; ialah kabel yang dapat berfungsi untuk satu mecam penghantar saja (misal: untuk fasa atau netral saja).

Contoh penghantar simplex ini antara lain: NYA 1,5 mm²; NYAF 2,5 mm² dan sebagainya.

b)   Penghantar duplex; ialah kabel yang dapat menghantarkan dua aliran (dua fasa yang berbeda atau fasa dengan netral). Setiap penghantarnya diisolasi kemudian diikat menjadi satu menggunakan selubung. Penghantar jenis ini contohnya NYM 2×2,5 mm², NYY 2×2,5mm².

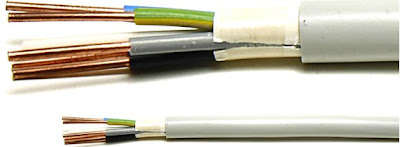

Jenis Kabel NYM

Jenis Kabel NYM

c)    Penghantar triplex; yaitu kabel dengan tiga pengantar yang dapat menghantarkan aliran 3 fasa (R, S dan T) atau fasa, netral dan arde. Contoh kabel jenis ini: NYM 3×2,5 mm², NYY 3×2,5 mm² dan sebagainya.

d)   Penghantar quadruplex; kabel dengan empat penghantar untuk mengalirkan arus 3 fasa dan netral atau 3 fasa dan pentanahan. Susunan hantarannya ada yang pejal, berlilit ataupun serabut. Contoh penghantar quadruplex misalnya NYM 4×2,5 mm², NYMHY 4×2,5mm² dan sebagainya.

Jenis penghantar yang paling banyak digunakan pada instalasi rumah tinggal yang dibangun permanen saat ini adalah kabel rumah NYA dan kabel NYM.

Penghantar Listrik
